DD、ZD型礦用單軸振動篩運動軌及為圓，全系列共有十七種規格，可供礦山、煤炭、電力、建筑、化工等部門對中等粒度物料進行分級，對于有橡膠篩板的篩分機對焦炭物料進行分級效果尤佳。結構簡單、維修方便、作業可靠，篩分效率高，透篩性能好。
DD/ZD系列單軸振動篩產品概述:
礦用單軸振動篩/煤用單軸振動篩是一種作圓運動的振動篩�？晒┖谏⒂猩约胺墙饘俚V山的輔助或獨立篩分作業中作中等粒度的分級之用。同鑫振動生產的DD/ZD系列礦用/煤用單軸振動篩篩機具有結構簡單，動轉平穩，工作可靠等優點。本系列單軸振動篩適用于煤炭、礦山、建材輕工、化工等行業對中細粒的分級
；單軸篩運動軌跡為圓，具有結構簡單、維修方便、作業可靠的優點。
礦用單軸振動篩/煤用單軸振動篩使用得到煤炭、礦山、建材、輕工、化工等行業的一致好評！
DD/ZD系列單軸振動篩產品型號說明:
DD/ZD系列單軸振動篩產品選型指導：
單軸振動篩有吊式和座式，層數有單層和雙層，傳動形式分左右，篩板有沖孔、編織（其中還有橡膠篩網）。

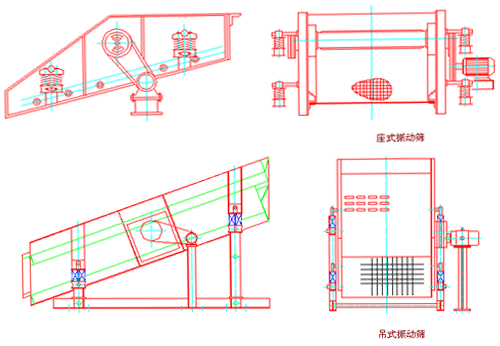

DD/ZD系列單軸振動篩產品外形示意圖:
DD/ZD系列單軸振動篩產品技術參數表：
|
型 號
|
篩網
|
給料粒度
（mm)
|
生產能力
（t/h)
|
振動
頻率
（l/min)
|
雙振幅
（mm)
|
電動機
|
外型尺寸
長mmx寬mmx高mm
|
安裝
形式
|
總重
（kg)
|
|
層數
|
面積（m2)
|
篩孔尺寸mm
|
篩網結構
|
型號
|
功率
|
|
DD918 |
1 |
1.6 |
1-25 |
鋼絲編織
|
≤60 |
10-30 |
1000 |
5-6 |
Y100L-4 |
2.2 |
2152X1418X575 |
吊式
|
440 |
|
2DD918 |
2 |
1.6 |
1-25 |
鋼絲編織
|
≤60 |
10-30 |
1000 |
5-6 |
Y100L-4
|
2.2 |
2200X1418X630 |
吊式
|
600 |
|
DDM1235 |
1 |
4 |
500-100 |
鋼絲編織
|
≤400 |
150-210 |
920 |
6 |
Y132S-4B3 |
5.5 |
3500X2166X2034 |
吊式
|
2112 |
|
DDM1556 |
1 |
8 |
25-50 |
沖孔
|
≤400 |
400 |
920 |
6-8 |
Y160M-4B3 |
11 |
5400X2460X2105 |
吊式
|
3376 |
|
2DDM1556 |
2 |
8 |
上25-100
下6-25
|
上沖下編
|
≤400 |
上90-450
下30-90
|
1000 |
6 |
Y180M-4 |
18.5 |
5500X2100X2505 |
吊式
|
5096 |
|
DDM1740 |
1 |
7 |
50-100 |
沖孔
|
≤400 |
240-360 |
920 |
5-7 |
Y132M-4B3 |
7.5 |
3815X2646X2505 |
吊式
|
3092 |
|
DDM1756 |
1 |
9.5 |
25-50 |
沖孔
|
≤400 |
270-540 |
920 |
5-7 |
Y160T-4B3 |
15 |
5600X2783X2176 |
吊式
|
3995 |
|
DDM2056 |
1 |
11 |
25-125 |
沖孔
|
≤400 |
300-1100 |
920 |
6-8 |
180M-4B3 |
18.5 |
5662X3123X4469 |
吊式
|
4599 |
|
2DDM2056 |
2 |
11 |
上25-100
下6-25
|
沖孔
|
≤400 |
120-600
40-120 |
1000 |
6-8 |
Y180M-4 |
18.5 |
5500X3148X2350 |
吊式
|
5650 |
|
ZD918 |
1 |
1.6 |
1-25 |
編織
|
≤60 |
10-30 |
1000 |
6 |
Y100L-4 |
2.2 |
2150X1418X575 |
吊式
|
553 |
|
2ZD918 |
2 |
1.6 |
1-25 |
編織
|
≤50 |
10-30 |
1000 |
6 |
Y100L-4 |
2.2 |
2200X1418X565 |
座式
|
702 |
|
ZD1224 |
1 |
2.9 |
6-40 |
編織
|
≤100 |
70-210 |
1000 |
0-7 |
Y112M-4 |
4 |
2500X2150X1340 |
座式
|
1130 |
|
2ZD1224 |
2 |
2.9 |
6-40 |
編織
|
≤100 |
70-210 |
850 |
0-7 |
Y112M-4 |
4 |
2600X2200X1780 |
座式
|
1545 |
|
ZD1224J |
1 |
2.9 |
11x42 13x42 26x35 |
橡膠
|
≤100 |
70-210 |
850 |
3.5 |
Y112M-4 |
4 |
2500X2150X1340 |
座式
|
1086 |
|
2ZD124J |
2 |
2.9 |
13x42 29x35 48x58 |
橡膠
|
≤100 |
70-210
|
800 |
3.5 |
Y112M-4
|
4 |
2600X2200X1780 |
座式
|
1637 |
|
ZDM1235 |
1 |
4 |
50-100 |
沖孔
|
≤400 |
150-210 |
920 |
7 |
Y132-4B3 |
5.5 |
3338X2210X1853 |
座式
|
2235 |
|
ZD1530 |
1 |
4.5 |
6-50 |
鋼絲編織
|
≤100 |
90-270 |
920 |
6-7 |
Y132S-4 |
5.5 |
3100X2690X1570
|
座式
|
1650 |
|
2ZD150 |
2 |
4.5 |
6-50 |
鋼絲編織
|
≤100 |
90-270 |
850 |
6-7 |
Y132S-4 |
5.5 |
3100X2690X2250 |
座式
|
2260 |
|
ZD153J |
|
4.5 |
11x42 |
橡膠
|
≤150 |
90-270 |
850 |
7 |
132-4 |
5.5 |
3100X2690X1570 |
座式
|
2260 |
|
2ZD1530J |
|
4.5 |
13x2
26x35
48x58 |
橡膠
|
≤100 |
90-270 |
850 |
7 |
Y132S-4 |
5.5 |
3200X2690X2250
|
座式
|
2653 |
|
ZD1540 |
1 |
6 |
650 |
鋼絲編織
|
≤100 |
90-270 |
850 |
7 |
Y132M-4 |
7.5 |
4000X2505X2028 |
座式
|
2070 |
|
2ZD1540 |
2 |
6 |
6-50 |
鋼絲編織
|
≤100 |
90-270 |
850 |
7 |
Y132M-4 |
7.5 |
4200X2600X2660 |
座式
|
2850 |
|
ZDM1556 |
1 |
8 |
25-50 |
沖孔
|
≤400 |
225-450 |
920 |
6-8 |
Y160m-4 |
11 |
5410X2466X2256
|
座式
|
3611 |
|
2ZDM1556
|
2 |
8 |
上25-50
下6-25
|
沖孔
|
≤400 |
30-300 |
1000 |
6-8 |
Y180m-4B3 |
18.5 |
5500X2860X3049 |
座式
|
5347 |
|
ZDM1740 |
1 |
7 |
50-100 |
沖孔
|
≤400 |
270-400 |
920 |
5-7 |
Y132M-4B3 |
7.5 |
3815X2694X2084 |
座式
|
3224 |
|
ZDM1756 |
1 |
9.5 |
25-50 |
沖孔
|
≤400 |
270-540 |
920 |
5-7 |
Y160L-4B3 |
15 |
5409X2858X2295 |
座式
|
4027 |
|
ZD1836 |
1 |
9.5 |
6-50 |
編織
|
≤150 |
100-300 |
850 |
7 |
Y160M-4 |
11 |
3670X2990X1807 |
座式
|
160 |
|
ZDM2056 |
1 |
11 |
13-125 |
編織
|
≤400 |
100-1000 |
920 |
6-8
|
Y180M-4
|
18.5
|
5662X3096X2795
|
座式
|
5991 |
|
2ZDM2056 |
2 |
11 |
上25-100
下6-25
|
上沖下編
|
≤400 |
120-600 |
1000 |
6-8 |
Y180M-4B3 |
18.5 |
5500X3360X2986
|
座式
|
5891 |
|
2ZDM2056G |
2 |
11 |
上25-100
下0.75
|
上編下條
|
≤400 |
200-400 |
800 |
6.7 |
Y180M-4B3 |
18.5 |
5600X3516X2870 |
座式
|
9864 |
|
ZD2160 |
1 |
12. |
10-5 |
橡膠
|
≤150 |
100-300
|
900 |
8 |
Y180L-4 |
22 |
6676X2420X1600 |
座式
|
6529 |
|
ZD1836J |
1 |
6.5 |
43x58
87x104 |
橡膠
|
≤150 |
100-300 |
850 |
7 |
Y160M-4 |
11 |
3600X2456X1480 |
座式
|
475 |
DD/ZD系列單軸振動篩產品選型及訂貨須知：
1、篩機分單層和雙層，并均有吊式和座式之分。
2、篩網結構有編織篩網和橡膠篩板，如選用沖孔篩板可按要求設計，訂貨須注明篩板結構篩孔尺寸。。
3、電動機可安裝在左側或右側，無特殊要求按安裝圖安裝。
4、在選用時，如有改變篩面傾角要求，對于座式篩可另行設計、對于吊式篩可由用戶通過調整吊掛裝置的鋼絲繩長度來實現。
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的單軸振動篩。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。 |
