剛性葉輪給料機產品技術詳情及真機照片.
（文字編輯：曹耀光
錄入時間：2011年08月）
GY型剛性葉輪給料機
又稱為星型卸料閥,卸灰閥，用于將上部料倉中的干燥粉狀物料或小顆粒物料連續、均勻地喂送到下一設備中去。GY型剛性葉輪給料機廣泛適用于水泥、建材、化工、冶金及輕工業等部門物料輸送系統作給料設備之用。
GY型剛性葉輪給料機是一種定量給料設備。本機配用擺線針輪減速機，它通過減速機出軸直接與主軸剛性聯接，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去。葉輪式給料機給粉量的調節是靠改變電磁調速異步電動機的轉數來達到的。變速系統是由一級蝸輪與蝸桿付構成的。當變速時由蝸桿付通過安裝在同一主軸上的刮板，供給葉輪和測量葉輪帶著煤粉在供給葉輪殼內轉180°到供給葉輪殼缺口處，落到測量葉輪內的齒槽，測量葉輪再轉180°又把煤粉帶到下部體內的缺口處煤粉即落入出粉管中，按此過程就達到連續、均勻給粉和防止停機時煤粉自流的目的。
剛性葉輪給料機除了具有給料均勻、結構緊湊、密封性能好運轉可告外，還具有如下特點：
1、在運轉中較高兩端進料少，因此磨損耗小，比一般葉輪給料機具有明顯的節能功效；
2、兩端軸承挑出本體之外，軸承內不易進粉而免除不應有的磨損，改老式的滑動軸承為滾動軸承，使用極為可靠。

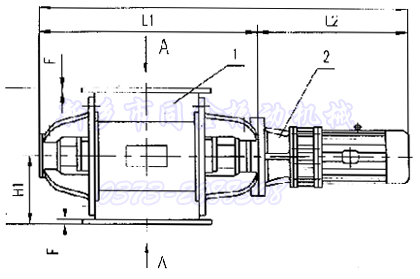

GY型剛性葉輪式給料機產品外形示意圖：
GY型剛性葉輪式給料機技術參數：
|
型號規格
|
生產能力
（m3/h）
|
葉輪轉速
（rpm）
|
|
擺線針輪減速電動機
|
|
重量
不含驅動裝置部分
|
|
型號
|
功率
（km）
|
轉速
（r/min）
|
|
GY200×200
|
7
|
34
|
200×200
|
BLY18-43
|
1.1
|
34
|
510×300×300
|
67
|
|
GY200×300
|
10
|
34
|
200×300
|
BLY18-43
|
1.1
|
34
|
610×300×300
|
77
|
|
GY300×300
|
23
|
34
|
300×300
|
BLY18-43
|
1.1
|
34
|
690×400×450
|
155
|
|
GY300×400
|
31
|
34
|
300×400
|
BLY18-43
|
1.5
|
34
|
790×400×450
|
174
|
|
GY400×400
|
53
|
34
|
400×400
|
BLY22-43
|
3
|
34
|
830×520×600
|
231
|
|
GY400×500
|
67
|
34
|
400×500
|
BLY22-43
|
3
|
34
|
930×520×600
|
268
|
|
GY500×500
|
106
|
34
|
500×500
|
BLY22-43
|
4
|
34
|
960×640×760
|
550
|
GY型剛性葉輪式給料機產品真機照片：
-----新鄉市同鑫振動機械有限公司
|
