K系列往復式給料機產品技術摘要：

    K型往復式給料機（往復式給煤機）產品適用于礦井和選煤廠，將煤碳經煤倉均勻地裝載到輸送機或其它篩選，貯存裝置上。該‎系列往復式給料機（往復式給煤機）產品結構是由機架、底板(給料槽)傳動平臺、漏斗閘門、托輥等組成。
   K型往復式給料機（往復式給煤機）產品傳動原理：當電動機開動后，經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動，將煤均勻地卸到運輸機械或其它篩選設備上。該機設有帶漏斗、帶調節閥門和不帶漏斗、不帶調節閥門兩種形式。

K系列往復式給料機產品概述:

   K型往復式給料機是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。
   K型往復式給料機適用于礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭等散料轉運，可將散料經料倉或直接進行均勻的轉載到膠帶機或其它篩選設備、貯存裝置等配合使用。實現對礦石、砂煤、糧食等散裝物料的均勻 給料.本設備機體安裝于料斗下，傳動裝置為懸掛式，根據給料量的大小可分：K1、K2、K3、K4等幾種型號。

K系列往復式給料機產品工作原理:

   K型往復式給料機是由機架、底板(給料槽)傳動平臺、漏斗閘門、托輥等組成。其傳動原理：當電動機開動后，經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動，將煤均勻地卸到運輸機械或其它篩選設備上。該機設有帶漏斗、帶調節閥門和不帶漏斗、不帶調節閥門兩種形式。

K系列往復式給料機產品外形結構圖:

  K型往復式給料機是由機架、底板(給料槽)傳動平臺、減速機、電機、傳動平臺、聯軸器、H型架、連桿、機架、漏斗閘門、托輥等組成。K型往復式給料機產品的外形結構詳見下圖：

K系列往復式給料機產品主要技術參數表：

　

型號規格			K-0		K-1		K-2		K-3		K-4
給料能力（t/h）	底版行程	曲柄位置	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤
	200mm	4	100	90	150	135	225	200	330	300	590	530
	150mm	3	75	67	112	100	170	150	247	220	440	395
	100mm	2	50	45	75	68	133	100	165	150	295	268
	50mm	1	25	22	34	34	55	50	83	75	148	132
曲柄轉速（r/min）			57		57		62		62		62
電動機	型號		YB160M1-8 Y160M1-8		YB160M1-8 Y160M1-8		YB160M1-8 Y160M1-8		YB160M1-6 Y160M1-6		YB160M1-6 Y160M1-6
	功率（KW）		4		4		4		7.5		18.5
	轉速（r/min）		720		720		720		970		970
減速機	型號		JZQ0-350		JZQ0-350		JZQ0-350		JZQ-400		JZQ-500
	速比		12.64		12.64		12.64		15.75		15.75
允許顆粒	含量10%以下		250		350		400		500		700
	含量10%以上		200		300		350		450		550
設備參考重量	帶料斗		1127		1251		1481		1927		2737
	不帶料斗		1026		1144		1342		1735		2505

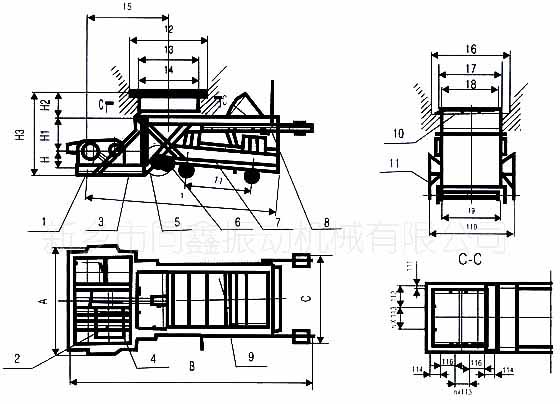

K型往復式給料機(往復式給煤機)產品外形尺寸圖：

K型往復式給料機(往復式給煤機)產品主要外形尺寸對照表:

說明:

1.K型往復式給料機有帶漏斗與不帶漏斗及帶調節閘門與不帶閘門組合成的多種型式,如帶漏斗,帶調節閘門;帶漏斗不帶調節閘門。
2.調調節閘門時,其給料量受調節閘門控制。
3.一般供貨時為普通電機,電壓380V,ZQ型減速機,如有特殊要求,需訂貨時說明,如用660電壓電機,防爆電機,其它型號減速機等。

K型往復式給料機產品安裝及使用指導:

1.往復式給料機是固定安裝在儲料倉口下,在安裝前需要確定水平位置,將機架與倉口用螺栓緊固,然后再將傳動平臺安放在正確位置上,H形架與機架,傳動平臺焊牢,減速機、電動機找正安裝,調節適當,用螺栓緊固。
2.安裝后需要進行空負荷試車,運轉當中,檢查各部件工作是否正常,滾動軸承*高溫升不得高于60℃。
3.依據卸料要求調節生產率時,將曲柄部位銷軸拔出,松動螺母,轉動曲柄殼的位置“1、2、3、4”選擇固定,將銷軸插入,聯結曲柄與曲柄與曲柄殼,緊固銷軸和螺母,調整完畢后再開車。

K系列往復式給料機往復式給料機產品訂貨須知：

1、購買同鑫公司生產的K系列往復式給料機產品請在簽訂合同時寫明型號規格、配何種電機、是否帶漏斗和調節閘門。
2、同鑫公司生產的K系列往復式給料機在發貨時會附帶隨機技術文件：產品合格證、裝箱單、產品使用說明書。
3、同鑫公司生產的K系列往復式給料機設備出廠時一般使用的是普通電機、電壓為380V、配套使用的是ZQ系列減速機；如有特殊要求，如（使用其它電壓電機、防爆電機、以及其它型號減速機等）需在訂貨時說明。

★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的給料設備。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。
